根據國度標準GB13955-2005《剩余電流動作保護裝置安裝和運行》4.4條中關于分級保護的規定，安裝剩余電流火災監控裝置時，點位分配原則的步驟是:
⑴研究分析被控低壓AC380V/220V配電線路的相關圖紙，將建筑電氣的分布情況調查核實，確定配電設備(如配電柜、箱、盤、電纜等重要設備)的位置，把每一個監控探測器分配到相應的配電設備上，以此來確定探測器的數量，避免重設浪費。
⑵確定分級保護。為了縮小發生人身電擊事故和接地故障切斷電源時引起的停電范圍，通常在供電線路的不同地點安裝三級(或兩級)不同容量的剩余電流保護裝置，以形成分級保護。根據用電負載及線路情況，一般分兩級或三級保護。適用于城鎮和農村**級和第二級保護。
注:重要線路，應包括安防、消防、應急電源、通道照明線路及不容許停電的重要場所。
⑶二級保護中，所有開關處都要設置安裝剩余電流火災監控探測器，即在線路的電源端(**級保護)和分支首端(第二級也稱為末端保護)都要安裝剩余電流探測器，并接入電氣火災監控系統，只作火災監控報警用。
⑷三級保護中，第三級(即末端保護)開關處應設置剩余電流探測器及動作保護裝置，但不接入電氣火災監控系統，為的是防止人身觸電
⑸溫度檢測是以配電設備異常時發熱為基本原則而進行的，具體檢測點參考如下:
⊙變壓器低壓側出線端子、變壓器體溫(風溫、油溫、水溫)測試點、負荷開關觸頭。
⊙各配電柜(箱)的進出母線接點、自動開關(斷路器、刀開關)觸頭、大電流導線集中部位、線纜駁接點。
⊙母聯柜主接點、刀開關觸頭。
⊙補償電容器接線端子、轉換開關觸頭。

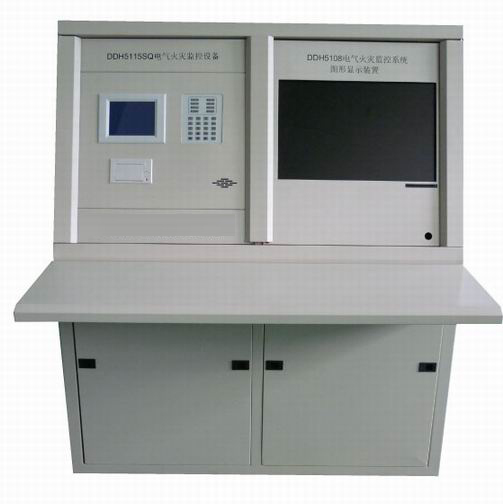

⑹根據點位安裝總數，再選擇相應的壁掛、立式或琴臺。
